پکیج کلرزنی

پکیج کلرزنی چیست؟

پکیج کلرزنی یا کلریناتور یک دستگاه خودکار پرکاربرد در میان تجهیزات تصفیه آب است که برای از بین بردن میکروب‌ و ضدعفونی کردن آب با تزریق کلر استفاده می ‌شود. باتوجه به اینکه کلر اصلی ‌ترین ماده برای ضدعفونی و پاکسازی آب است، این دستگاه ساخته شده تا به جای روش ‌های سنتی و دستی، این ماده به آب تزریق شود. به همان اندازه که کلر می تواند در ضدعفونی موثر باشد، اگر به مقدار زیاد و در زمان نامناسب به آب تزریق شود، سلامتی افراد را به خطر انداخته و آب کیفیت لازم را نخواهد داشت. به همین دلیل با دوزینگ پمپ کلرزنی به صورت دقیق، منظم و بدون خطر کلر به آب آشامیدنی، آب استخرها یا فاضلاب ‌های صنعتی اضافه می شود تا آب همیشه تمیز و سالم باقی بماند.

انواع سیستم کلریناتور

سیستم‌ های کلریناتور بر اساس شکل فیزیکی ماده کلر که گاز، مایع یا پودر است و نحوه تزریق آن به انواع مختلفی تقسیم می ‌شوند. هر کدام از این سیستم ‌ها برای حجم مشخصی از آب و شرایط خاصی طراحی شده‌ اند و عبارتند از:

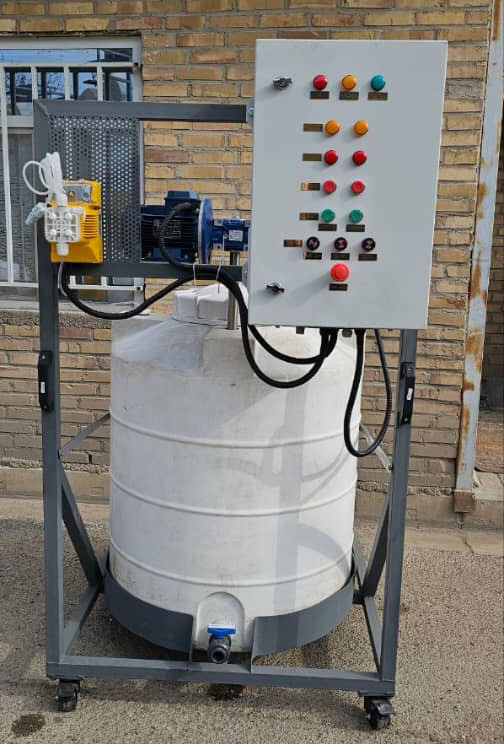

پکیج کلرزنی مایع

در اکثر صنایع و تصفیه خانه ها برای بالا بردن ایمنی از پکیج کلریناتور مایع استفاده می شود. در این دستگاه کلر مایع یا آب ژاول درون مخزن ریخته می شود و سپس دوزینگ پمپ مقدار دقیقی از آن را به آب تزریق می کند. در این دستگاه مرحله آماده سازی محلول کلر وجود ندارد و قیمت آن نسبت به دو مدل دیگر ارزان تر است.

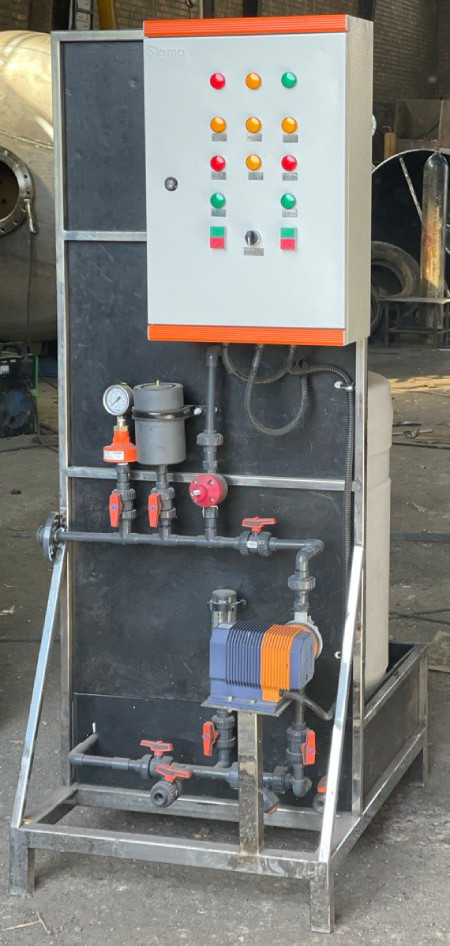

پکیج کلرزنی پودری (هیپوکلریت کلسیم)

در این مدل چون کلر حالت پودری و جامد دارد، ابتدا باید به صورت محلول تبدیل شود. آماده سازی محلول در این دستگاه به کمک میکسر یا همزن های قوی انجام می شود. برای این منظور، ابتدا پودر کلر درون مخزن دستگاه با آب ترکیب شده و همزن برقی آن را به شدت مخلوط می ‌کند تا حل شود. سپس محلول تزریق می‌ شود. مناطق روستایی یا کارگاه‌ هایی که دسترسی مداوم به کلر مایع ندارند و حمل ‌و نقل پودر کلر برایشان راحت ‌تر است از این نوع پکیج کلر زن استفاده می شود.

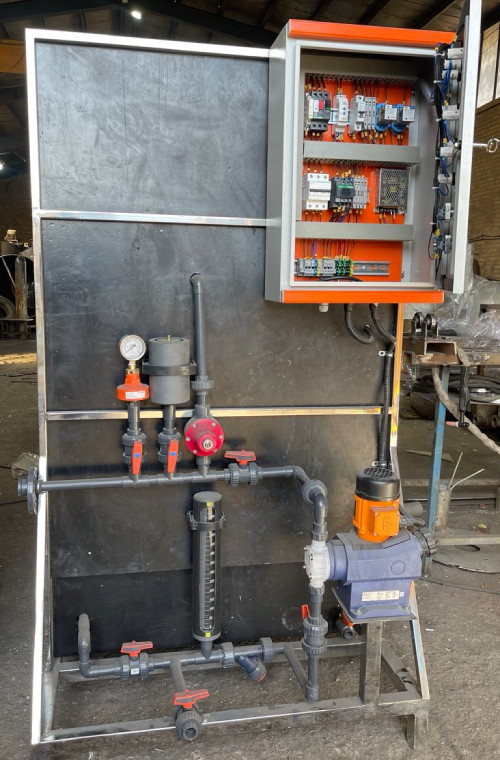

سیستم کلرزنی گازی

در مقایسه با دو نوع مایع و جامد، سیستم های کلرزن گاز ساختار پیچیده تری دارند و در ابعاد و ظرفیت های بالاتری تولید می شوند. در این دستگاه گاز کلر تحت فشار شدید درون سیلندرهای مخصوص نگهداری می ‌شود. این گاز توسط دستگاهی به نام کلريناتور و به کمک سیستم وکیوم مستقیم به درون آب تزریق و در آن حل می‌ شود. دقت داشته باشید که به دلیل سمی و خطرناک بودن گاز کلر، این دستگاه نیاز به تجهیزات ایمنی شدید، اتاق مجزا و سنسورهای نشت گاز دارد.

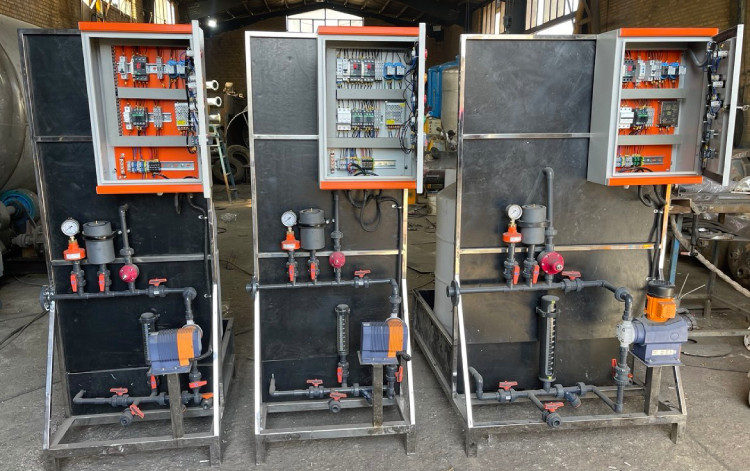

دستگاه کلرزنی آب آشامیدنی هوشمند

این دستگاه از پکیج های مایع و گازی بسیار پیشرفته تر است و به ابزار دقیق مجهز است. پکیج های هوشمند کلرزن مجهز به یک سنسور آنلاین یا آنالایزر هستند و لحظه به لحظه میزان کلر باقی ‌مانده و ph را اندازه‌ گیری می‌ کند. اطلاعات به تابلو برق فرمان داده می ‌شود و پمپ به طور خودکار سرعت تزریق را کم یا زیاد می ‌کند. در صنایع حساس دارویی، غذایی و استخرهای لوکس که دوز کلر در آن ‌ها نباید حتی ذره ‌ای خطا داشته باشد، این دستگاه بیشترین کاربرد را دارد.

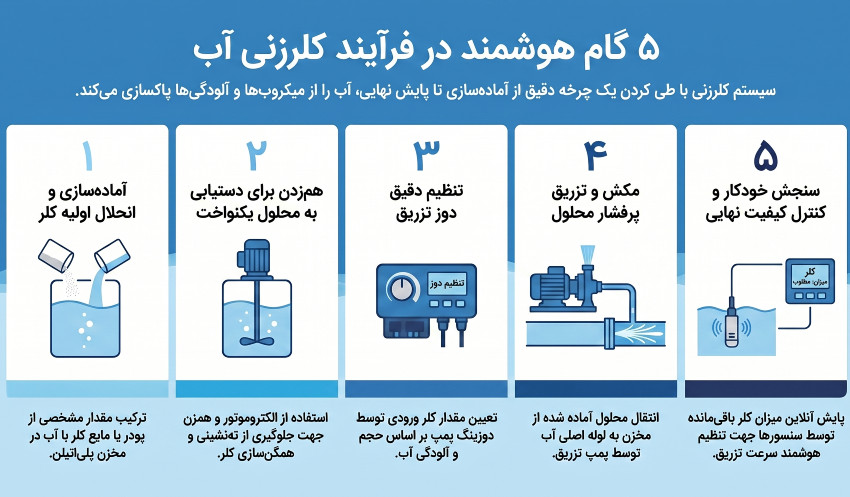

طرز کار سیستم کلرزنی

سیستم داخلی دستگاه کلریناتور پیچیده نیست و با طی کردن چند مرحله ساده بسیاری از میکروارگانیسم ها و میکروب های موجود در آب قابل حذف هستند. مراحل کار یک پکیج کلرزنی به صورت زیر است:

آماده ‌سازی و انحلال کلر

در قدم اول، باید محلول کلر با غلظت مناسب آماده شود. اپراتور مقدار مشخصی از پودر کلر (هیپوکلریت کلسیم) یا مایع کلر (آب ژاول) را همراه با آب وارد مخزن پلی ‌اتیلن دستگاه می‌ کند.

هم ‌زدن و ترکیب کامل

برای اینکه کلر ته نشین نشود و محلول کاملا یکدست و همگن باشد، نیاز به مخلوط کردن دارد. در این مرحله باید الکتروموتور و همزن دستگاه روشن شود. پروانه استیل یا پلاستیکی همزن با سرعت مناسب، آب و کلر را با هم مخلوط می ‌کند تا یک مایع یکنواخت به دست آید.

تنظیم میزان تزریق

قبل از شروع به کار پمپ دستگاه کلرزنی آب آشامیدنی، باید مشخص شود که چه مقدار کلر باید به آب اضافه شود تا مقدار کلر بیش از اندازه یا کمتر از حد استاندارد نباشد. بر اساس حجم آب عبوری و میزان آلودگی آن، اپراتور میزان دبی مورد نیاز را روی دوزینگ پمپ یا پمپ تزریق تنظیم می ‌کند. در پکیج کلرزنی اتوماتیک، این کار به صورت خودکار توسط تابلو برق کنترل می ‌شود.

مکش و تزریق محلول

بعد از آماده سازی کامل محلول کلر و تنظیم دوز تزریق آن، دوزینگ پمپ روشن شده و کلر از ته مخزن مکش می‌ کند. سپس پمپ با فشار بالا، این محلول را از طریق شیلنگ‌ و اتصالات مخصوص به درون لوله اصلی آب یا مخزن تصفیه، تزریق می‌ کند.

سنجش و کنترل کیفیت

یکی از نکات بسیار مهم در سیستم کلریناتور، اطمینان از استاندارد بودن مقدار کلر باقی مانده در آب است. باید مطمئن شوید که آب نه بی ‌کلر مانده و نه بیش از حد کلر دارد. به همین دلیل یک مرحله سنجش و کنترل کیفیت به کمک سنسور اجرا می شود. آب کلرزنی شده در مسیر خود حرکت می ‌کند. در دستگاه های کلر زنی پیشرفته و اتوماتیک، سنسورهای آنلاین میزان کلر باقی ‌مانده در آب را اندازه می ‌گیرند تا مطمئن شوند آب ضدعفونی شده و برای مصرف آماده است. اگر میزان کلر کم یا زیاد باشد، فرمان تغییر سرعت تزریق به پمپ داده می ‌شود.

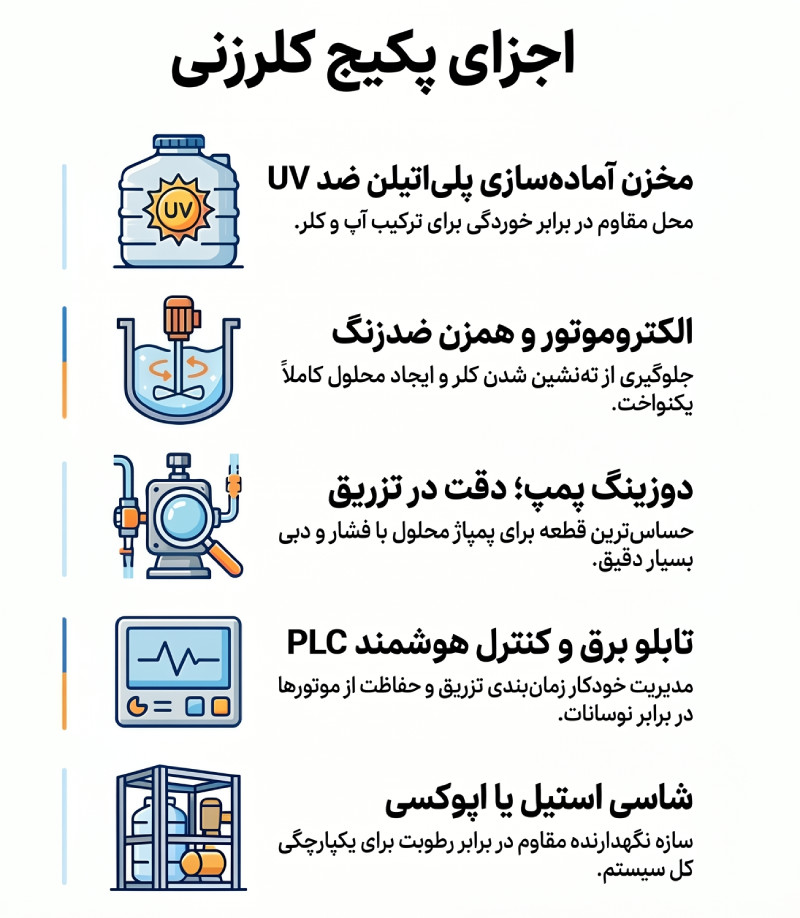

اجزای پکیج کلرزن

• مخزن آماده ‌سازی محلول: این مخزن محل اولیه ریختن آب و کلر پودری یا مایع و ساخت محلول گندزدا است که در ظرفیت های مختلف تولید می شود. به دلیل خاصیت خورنده کلر، این مخازن را از جنس پلی ‌اتیلن (PE) با گرید بهداشتی و مقاوم در برابر اشعه UV می‌ سازند تا در برابر فرسایش شیمیایی و نور آفتاب مقاوم باشد.
• الکتروموتور و همزن: این بخش وظیفه مخلوط کردن مداوم پودر یا مایع کلر با آب را بر عهده دارد تا از ته‌ نشین شدن ذرات کلر جلوگیری کرده و یک مایع یکدست ایجاد کند. این بخش شامل یک موتور الکتریکی است که به یک شافت و پروانه متصل است. جنس این شافت و پروانه به دلیل تماس مستقیم با کلر، باید از استیل ضدزنگ یا روکش پلاستیکی مقاوم باشد.
• دوزینگ پمپ یا پمپ تزریق: پمپ تزریق حساس‌ ترین قطعه پکیج کلرزنی است و وظیفه دارد محلول کلر را با فشار و دبی بسیار دقیق و تنظیم ‌شده، به خط لوله آب پمپاژ کند.
• شاسی یا استراکچر نگه‌ دارنده: شاسی سازه و پایه ‌ای است که تمام قطعات پکیج شامل مخزن، پمپ، تابلو برق و خطوط لوله روی آن قرار می گیرند تا دستگاه به صورت یک سیستم واحد، منسجم و قابل حمل درآید. این سازه را از جنس استیل ۳۰۴ یا ۳۱۶ و یا آهن با پوشش رنگ اپوکسی چندلایه می ‌سازند تا در محیط‌ های مرطوب دچار زنگ ‌زدگی نشود.
• تابلو برق و سیستم کنترلی: برای تأمین برق، حفاظت از الکتروموتورها در برابر نوسانات و کنترل زمان ‌بندی روشن و خاموش شدن همزن و پمپ تزریق این قطعه استفاده می شود. در مدل ‌های ساده این کنترل به صورت دستی و نیمه ‌اتوماتیک است، اما در مدل ‌های پیشرفته ‌تر، تابلو برق مجهز به سیستم‌ های هوشمند PLC می ‌شود تا فرآیند کلرزنی را خودکار مدیریت کند.
• لوله، شیلنگ و اتصالات: این بخش انتقال محلول کلر از مخزن به سمت دوزینگ پمپ و در نهایت نقطه تزریق نهایی به لوله آب اصلی است.
• تجهیزات جانبی و ابزار دقیق: قطعاتی مانند شیر تزریق یک‌ طرفه برای جلوگیری از برگشت آب اصلی به سیستم، فیلتر ته مخزن و سنسور تشخیص خالی شدن مخزن برای جلوگیری از سوختن پمپ از جمله ابزارهای جانبی هستند که برای بالا بردن ایمنی و کارکرد دستگاه استفاده می شوند.

مزایای سیستم کلرزنی

• دقت بسیار بالا در دوزینگ و تزریق کلر
• جلوگیری از هدررفت و مصرف بهینه ماده کلر
• ایمنی کامل اپراتور در برابر گاز یا محلول‌ های شیمیایی
• کاهش شدید خطاهای انسانی به دلیل عملکرد خودکار
• مقاومت کامل قطعات در برابر خوردگی و زنگ ‌زدگی
• طراحی یکپارچه، اشغال فضای کم و جابجایی آسان
• نصب، راه ‌اندازی و نگهداری بسیار ساده
• طول عمر و دوام بالای قطعات نسبت به روش‌ های سنتی
• امکان سفارشی ‌سازی ظرفیت مخزن و پمپ بر اساس نیاز پروژه

کاربرد دستگاه کلرزنی

• تصفیه و ضدعفونی کردن آب آشامیدنی شهری و روستایی
• گندزدایی و پاکسازی آب استخرهای شنا و پارک ‌های آبی
• تصفیه و ضدعفونی پساب در تصفیه ‌خانه ‌های فاضلاب صنعتی و بهداشتی
• جلوگیری از رشد جلبک در برج ‌های خنک‌ کننده
• ضدعفونی کردن آب مصرفی در صنایع غذایی، لبنی و نوشیدنی
• استفاده در صنایع داروسازی و آرایشی بهداشتی برای تامین آب فوق خالص
• شستشو و ضدعفونی خطوط لوله و مخازن ذخیره آب در کارخانجات
• تصفیه آب ورودی به سیستم ‌های اسموز معکوس (RO) و پیش‌ تصفیه پیشرفته
• گندزدایی آب چاه و منابع زیرزمینی در مجتمع ‌های مسکونی و ویلایی
• کنترل بو و حذف ترکیبات آمونیاکی در فرآیندهای صنعتی تصفیه آب

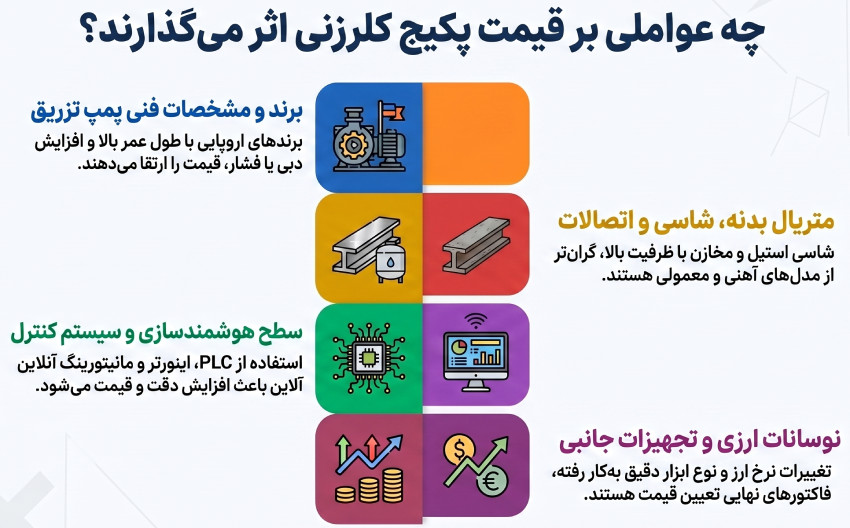

عوامل موثر بر قیمت پکیج کلرزنی

در تعیین قیمت پکیج کلر زن فاکتورهای متعددی نقش دارند و به همین دلیل این تجهیزات در بازار با نرخ های متفاوتی ارائه می شوند. اصلی ترین پارامترهای موثر در قیمت دستگاه کلرزنی عبارتند از:

• نوع و برند دوزینگ پمپ: برندهای اروپایی (مانند سکو یا اتاترون) قیمت بالاتر و طول عمر بیشتری نسبت به برندهای چینی دارند.
• با افزایش دبی پمپ و فشار سیستم قیمت دستگاه افزایش می ‌یابد.
• هر اندازه حجم و ظرفیت مخزن بیشتر باشد، قیمت نهایی محصول نیز افزایش پیدا خواهد کرد.
• اگر شاسی‌ دستگاه از استیل ضدزنگ ساخته شده باشد، بسیار گران ‌تر از مدل های دارای شاسی ‌های آهنی با رنگ اپوکسی است.
• نوع سیستم کنترلی و تابلو برق و استفاده از سیستم‌ های هوشمند PLC، اینورتر و مانیتورینگ آنلاین، قیمت پکیج را تغییر می ‌دهد.
• کیفیت و متریال پلیمری به‌کاررفته در اتصالات قیمت را تحت تاثیر قرار می دهند.
• هر اندازه قدرت موتور بیشتر باشد و جنس شافت و پروانه استیل یا روکش ‌دار باشد، روی قیمت اثر دارد و آن را افزایش می دهد.
• نوع تجهیزات و ابزار دقیق جانبی روی قیمت محصول تاثیر می گذارد.
• نوسان نرخ ارز به شدت بر قیمت تجهیزات و اجزای داخلی و متریال های مورد استفاده در دستگاه تاثیر می گذارد.
• ظرفیت و نوع سیستم کلرزنی: پکیج‌ های اتوماتیک کلر مایع قیمت متفاوتی نسبت به سیستم ‌های دوزینگ پودری سنگین یا گازی دارند.

پارامترهای عملکردی و اصول طراحی پکیج کلرزنی

برای اینکه دستگاه کلرزن بهترین کارایی را داشته باشد، باید پارامترهای زیر در طراحی آنها مدنظر قرار بگیرد:

طراحی و ساخت پکیج کلرزنی

فناوران صنعت سیروان یکی از مراکز باسابقه در زمینه طراحی و ساخت پکیج کلرزنی در ظرفیت های متنوع با تجهیزات داخلی متعلق به برندهای معتبر دنیا می باشد. تمام محصولات این مجموعه به صورت سفارشی و براساس نوع و مقدار آلاینده های موجود در آب و شرایط محیط نصب طراحی شده و سپس با متریال درجه یک تولید می شوند. جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان قبل از خرید سیستم کلرزنی می توانید با کارشناسان فروش فناوران صنعت تماس بگیرید.
