کلاریفایر

کلاریفایر چیست؟

کلاریفایر Clarifier یا زلال ساز آب صنعتی، یک مخزن یا دستگاه ته ‌نشینی است که وظیفه اصلی آن جداسازی فیزیکی ذرات معلق، جامدات آلی و آلاینده‌ های با ابعاد بزرگتر از ۱۰ میکرون از آب سایر سیالات است. هدف اصلی این نوع از تجهیزات تصفیه فاضلاب، کاهش کدورت و افزایش شفافیت آب است و در مرحله پیش تصفیه و تصفیه نهایی در صنایع مختلف از جمله تصفیه خانه های آب و فاضلاب به کار می رود.
کلاریفایر شرایط آرام و کنترل ‌شده را فراهم می ‌کند تا تحت تاثیر نیروی گرانش، ناخالصی‌ های سنگین به صورت لجن در کف مخزن تجمع یافته و مواد سبک و چربی ‌ها روی سطح شناور شوند. خروجی این دستگاه، پساب زلال و شفاف است که آلودگی آن به شدت کاهش یافته و آماده ورود به مراحل بعدی تصفیه از قبیل عبور از فیلتراسیون میکرونی یا گندزدایی است.

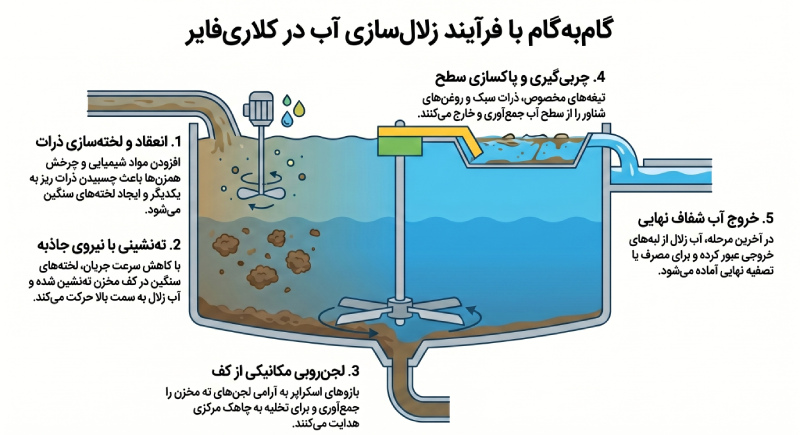

نحوه کار کلاریفایر

زلال سازی آب با کلاری فایر نیاز به طی چند مرحله دارد و در حالت کلی می توان مراحل کار این دستگاه را به صورت زیر بیان کرد:

• در ابتدا پساب یا آب خام وارد محفظه ورودی می ‌شود. در این مرحله مواد شیمیایی منعقدکننده به آب اضافه شده و توسط همزن ‌هایی با دور تند، به سرعت با آب مخلوط می‌ شوند تا بار الکتریکی ذرات معلق خنثی شود.
• آب به بخشی منتقل می ‌شود که همزن ‌ها با دور کند در حال چرخش هستند. این حرکت ملایم باعث می‌ شود ذرات ریز خنثی شده به هم بچسبند و لخته ایجاد کنند.
• پس از تشکیل لخته، جریان آب وارد بدنه اصلی کلاریفایر شده و سرعت آن به شدت کاهش می ‌یابد. نیروی جاذبه بر نیروی جریان آب غلبه می کند و لخته‌ های سنگین در کف مخزن ته نشین می شوند.
• در حالی که جامدات در کف مخزن ته نشین می شوند، آب زلال و سبک به سمت لایه‌ های بالایی حرکت می‌ کند. در نتیجه پساب های بخش بالایی مخزن شفاف و زلال هستند.
• بازوهای لجن‌ روب یا اسکراپر که در کف مخزن قرار دارند، به آرامی می چرخند و لجن‌ های ته ‌نشین شده را به سمت چاهک مرکزی هدایت می ‌کنند تا از طریق پمپ ‌های تخلیه از سیستم خارج شوند.
• همزمان با جمع ‌آوری لجن در کف، تیغه ‌های مخصوصی در سطح آب حرکت کرده و ذرات سبک و چربی و روغن شناور را جمع‌ آوری و به خارج از مخزن منتقل می کنند.
• در آخرین مرحله، آب شفاف از روی لبه ‌های خروجی عبور می کند و برای مراحل بعدی تصفیه یا مصرف نهایی از دستگاه خارج می ‌شود.

انواع دستگاه کلاریفایر از نظر ساختار

دستگاه کلاری فایر clarifier براساس شرایط محیط در مدل های مختلفی طراحی و تولید می شود. پرکاربردترین مدل های این تجهیزات عبارتند از:

کلاریفایر مدور یا دایره ای

در تصفیه ‌خانه‌ های بزرگ شهری و صنعتی، کلاریفایرهای دایره ‌ای بیشترین کاربرد را دارد. در این دستگاه پساب از بخش مرکزی وارد شده و به صورت شعاعی به سمت دیواره ‌ها حرکت می‌ کند. با توجه به اینکه طراحی این مخزن بدون زاویه است، بازوهای لجن ‌روب مکانیکی می تواند با حرکتی چرخشی و مداوم، تمام رسوبات کف را بدون باقی ‌ماندن در گوشه ‌ها، به سمت چاهک مرکزی انتقال دهد.

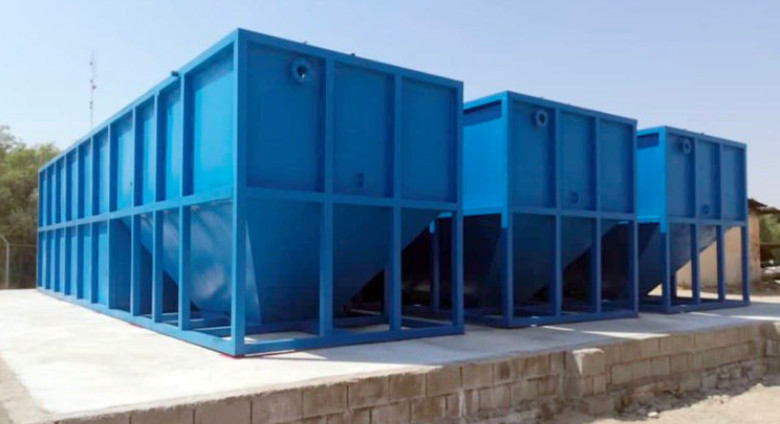

کلاریفایر مستطیلی

اگر محدودیت فضا دارید یا قصد دارید چندین واحد تصفیه را در کنار هم بسازید، زلال ساز آب مستطیلی بهترین گزینه است. این نوع زلال ‌ساز به دلیل قابلیت استفاده از دیواره ‌های مشترک، هزینه ‌های ساخت ‌و ساز بتنی را به شدت کاهش می ‌دهند. ویژگی ‌های اصلی این مدل عبارتند از:

• آب از یک عرض مخزن وارد و پس از طی مسافتی طولانی، از عرض دیگر خارج می ‌شود.
• برای جمع‌آوری لجن از زنجیر و تیغه ‌های پروازی استفاده می ‌کنند.
• برای تصفیه‌ خانه ‌هایی که نیاز به چیدمان موازی و فشرده دارند، این مدل بهترین گزینه است.

کلاریفایر لاملا Lamella/Inclined Plate

بدون شک یکی از بهترین انواع دستگاه کلاریفایر برای فضاهای کوچک، مدل لاملا است. زلال ساز لاملا از دسته ‌ای از صفحات شیب‌ دار موازی تشکیل شده که سطح موثر برای ته ‌نشینی را تا ۱۰ برابر افزایش می ‌دهند. با عبور آب از میان این صفحات، ذرات مسیر کوتاهی برای سقوط دارند و به سرعت روی صفحات نشسته و به سمت پایین می ‌لغزند. این دستگاه اغلب به صورت پیش ‌ساخته و فلزی عرضه می‌ شود و سرعت تصفیه از مدل‌ های سنتی تا حد زیادی بالاتر است.

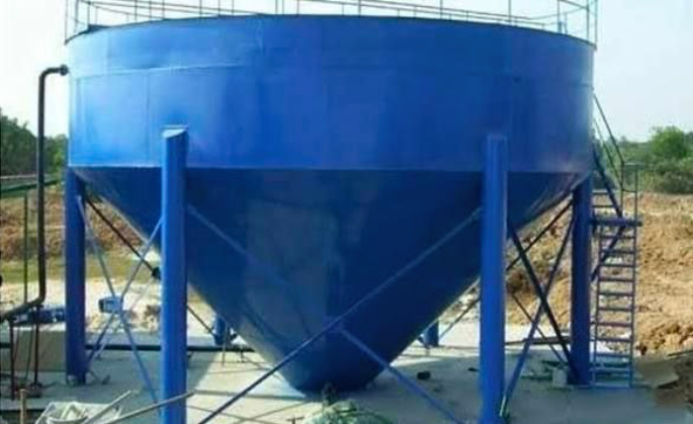

کلاریفایر مخروطی

این مدل شباهت زیادی به قیف دارد و هیچ قطعه مکانیکی متحرک برای جمع‌آوری لجن در آن استفاده نمی شود. شیب تند دیواره‌ ها حدود ۴۵ تا ۶۰ درجه است و باعث می ‌شود لجن‌ به دلیل سنگینی وزن خود به سمت نوک مخروط حرکت کند. به دلیل نبود موتور و گیربکس، وزن این زلال ساز آب صنعتی کم است. نکته بسیار مهم اینکه، برای دبی ‌های بسیار بالا، این دستگاه محدودیت ابعادی دارد و مخزن باید عمق زیادی داشته باشد.

مقایسه انواع کلاریفایر از نظر ساختار

انواع کلاری فایر از نظر نحوه عملکرد

یکی دیگر از پارامترهای مهم برای دسته بندی انواع کلاری فایر، نحوه عملکرد آنها است. براساس این فاکتور این تجهیزات به دو نوع کلی زیر دسته بندی می شوند:

کلاریفایر با جریان رو به بالا Up-flow Clarifier

در طراحی این دستگاه، بخش لخته ‌سازی و ته ‌نشینی در یک مخزن با هم ادغام می شوند. سیال از پایین به سمت بالا حرکت می‌ کند و از میان یک بستر لجن که از قبل تشکیل شده عبور می ‌کند. ذرات ریز در برخورد با این بستر گیر افتاده و لخته‌ های بزرگتری را تشکیل می ‌دهند. این مدل برای فرآیندهایی که نیاز به حذف سختی یا حذف رنگ دارند، راندمان بالاتری دارند.

کلاریفایر تک ‌عبوری One-Pass Clarifier

همان ‌طور که از نام این مدل مشخص است، سیال مسیری مستقیم و افقی را طی می ‌کند و فرآیندها به صورت متوالی در بخش‌ های مجزا انجام می‌ شوند. این دستگاه به شکل یک حوضچه کشیده طراحی می‌ شود که شامل سه ناحیه اختلاط، لخته سازی و ته نشینی است.
در ابتدای مسیر، مواد شیمیایی با سرعت بالا به آب تزریق می ‌شوند تا ذرات معلق آماده لخته‌ سازی شوند. در بخش بعدی، پره ‌هایی با سرعت چرخش بسیار کم قرار می گیرد تا با ایجاد تلاطم آهسته، به ذرات فرصت می ‌دهند تا به هم چسبیده و سنگین شوند. در نهایت، آب وارد بخش اصلی می ‌شود که در آن هیچ ‌گونه همزنی وجود ندارد. لخته ‌ها در طول مسیر حرکت افقی، به تدریج به سمت کف سقوط می ‌کنند و آب زلال از انتهای حوضچه خارج می‌ شود.
این مدل به دلیل جداسازی کامل مراحل، شرایطی را فراهم می کند تا اپراتورها کنترل بسیار دقیقی روی کیفیت خروجی داشته باشند.

مقایسه کلاریفایر جریان رو به بالا و تک عبوری

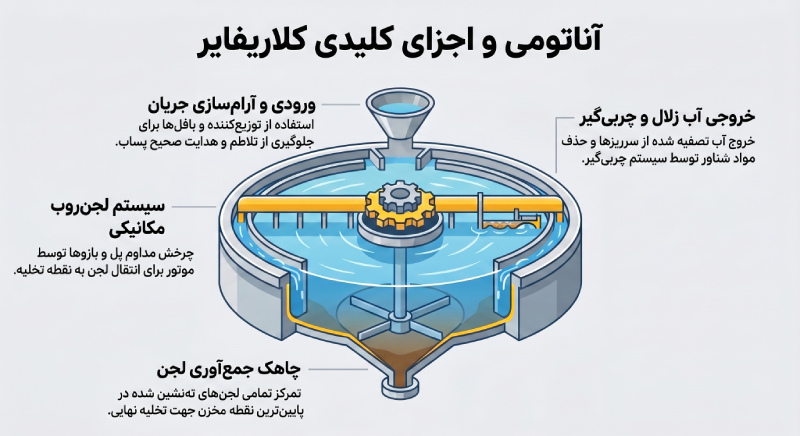

اجزای داخلی زلال ساز آب صنعتی

• ورودی و توزیع ‌کننده برای هدایت پساب به مرکز یا ابتدای مخزن و آرام کردن تلاطم جریان ورودی
• بافل یا صفحات فلزی که مانع از ایجاد جریان ‌های گردابی شده و جهت حرکت آب را تنظیم می ‌کنند
• پل لجن ‌روب که روی مخزن قرار می گیرد و برای جا به ‌جایی بازوهای لجن ‌روب استفاده می شود
• بازوهای لجن ‌روب برای پارو کردن لجن های ته نشین شده به سمت چاهک تخلیه
• چاهک لجن گودالی در پایین ‌ترین نقطه مخزن است که لجن ‌های جمع ‌آوری شده در آن جمع می شوند
• موتور و گیربکس برای تامین نیروی لازم برای چرخش آرام و مداوم پل یا بازوها
• سرریزهای خروجی برای تخلیه آب زلال شده از بالای مخزن
• سیستم چربی ‌گیر روی سطح آب برای انتقال چربی‌ و مواد شناور به سمت مخزن جمع ‌آوری

کاربرد زلال ساز clarifier

دستگاه زلال ‌ساز به دلیل ساختار ساده و راندمان بالا، در بسیاری از تصفیه خانه ها و صنایع قابل استفاده است از قبیل:

• حذف گل و لای و ذرات معلق موجود در آب رودخانه ‌ها پیش از ورود به فیلترهای شنی در تصفیه آب شهری
• تصفیه اولیه و حذف جامدات سنگین و تصفیه ثانویه برای جدا کردن لجن فعال در تصفیه فاضلاب انسانی
• زلال ‌سازی پساب ‌های حاوی چربی و ذرات معلق آلی در صنایع غذایی و لبنی
• تصفیه آب ‌های خنک ‌کننده در نیروگاه‌ و صنایع فولاد برای جلوگیری از رسوب در لوله‌
• جداسازی مواد معدنی ارزشمند از آب در مرحله فرآوری
• زلال ‌سازی شربت خام حاصل از چغندر یا نیشکر در صنعت قند و شکر

طراحی کلاریفایر

در طراحی کلاریفایر سه فاکتور بار سطحی، زمان ماند و عمق موثر مخزن از اهمیت بالایی برخوردار است. بار سطحی براساس میزان آب عبوری از واحد سطح در زمان، ظرفیت عملیاتی دستگاه را مشخص می ‌کند و مانع از آشفتگی جریان می‌ شود. زمان ماند آب در هر مرحله باید به گونه ای محاسبه شود که ذرات معلق فرصت کافی برای لخته ‌سازی و ته نشینی در کف مخزن را داشته باشند. علاوه براین، در محاسبه عمق مخزن، باید فضای کافی برای تجمع لجن در نظر گرفته شود تا از برخاستن مجدد رسوبات و بازگشت آن ‌ها به سطح یا خروجی آب زلال جلوگیری شود.
تیم فناوران صنعت تمام مراحل طراحی دستگاه کلاریفایر را به صورت سفارشی و بعد از آنالیز و محاسبه فاکتورهای مختلف محیط نصب آن انجام می دهد. به همین دلیل دستگاه دارای راندمان بالایی است.

پارامترهای مهم در قیمت دستگاه کلاریفایر

در محاسبه قیمت کلاری فایر clarifier پارامترهای متعددی از قبیل جنس بدنه، نوع سیستم لجن روب و برند اجزای داخلی، ابعاد و ظرفیت مخزن، نوسان قیمت فلزات در بازار، تعداد واسطه های فروش و هزینه های طراحی سفارشی نقش دارند. با توجه به اینکه فناوران صنعت تولیدکننده کلاریفایر است، واسطه ها را حذف کرده و دستگاهی با ساخت سفارشی و طول عمر و راندمان بالای تضمین شده را ارائه می دهد. جهت استعلام قیمت زلال ساز آب صنعتی می توانید با کارشناسان فروش فناوران صنعت تماس بگیرید.

تولید و ساخت کلاریفایر

فناوران صنعت سیروان تولیدکننده دستگاه کلاریفایر در ابعاد و ظرفیت های متنوع در مدل های سفارشی و متناسب با شرایط محیط نصب است. تیم مهندسی این مجموعه ابتدا دستگاه را به صورت سفارشی طراحی و سپس با متریال درجه یک طراحی و ساخت زلال ساز صنعتی را انجام می دهد. جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان قبل از خرید کلاریفایر می توانید با کارشناسان فروش فناوران صنعت تماس بگیرید.
