کلاسیفایر

کلاسیفایر چیست؟

کلاسیفایر grit Classifier یا دانه گیر، یکی از تجهیزات تصفیه فاضلاب در فرآیند جداسازی ذرات جامد از سیال بر اساس اندازه، چگالی و سرعت ته‌ نشینی است. این دستگاه در صنایع تصفیه فاضلاب و فرآوری مواد معدنی، با حذف شن، ماسه و ذرات دانه ‌ای سنگین بیشترین کاربرد را دارد و از تجهیزات حساس مانند پمپ‌ و میکسرها در برابر سایش و گرفتگی محافظت می ‌کند.
برخلاف کلاسیفایرهای هوایی که با جریان باد کار می‌ کنند، کلاسیفایر در محیط مایع عمل کرده و با نیروی گرانش و مکانیسم ‌های هیدرولیکی، ذرات ریز را از طریق سرریز و ذرات درشت را از طریق خروجی انتهایی دستگاه جدا می کند.

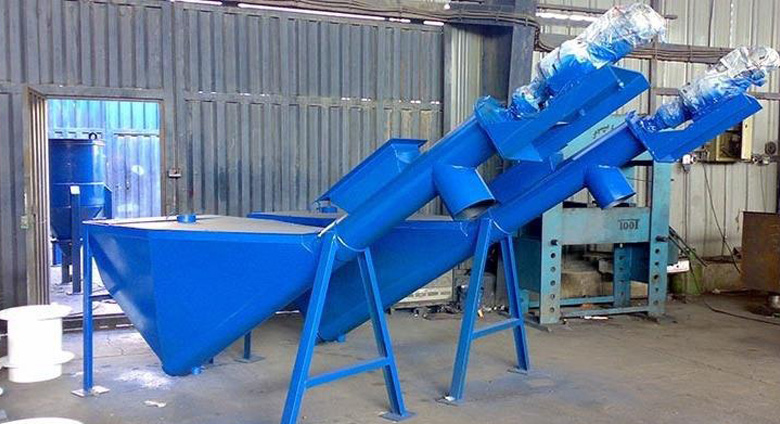

کلاسیفایر مارپیچی چیست؟

کلاسیفایر مارپیچی (Spiral Classifier) که به آن اسکرو کلاسیفایر نیز گفته می ‌شود، پرکاربردترین نوع دانه گیر مکانیکی است که از یک مارپیچ برای انتقال مواد ته ‌نشین شده استفاده می‌ کند. در این مدل، ذرات سنگین در کف مخزن هرمی دستگاه رسوب کرده و توسط چرخش مارپیچ، بعد از آبگیری اولیه، به سمت دهانه خروجی هدایت می ‌شوند. این طراحی به دلیل استهلاک پایین و راندمان بالا در جداسازی ذرات بالای ۱۵۰ میکرون، در صنایع تصفیه و معادن بیشترین کاربرد را دارد.

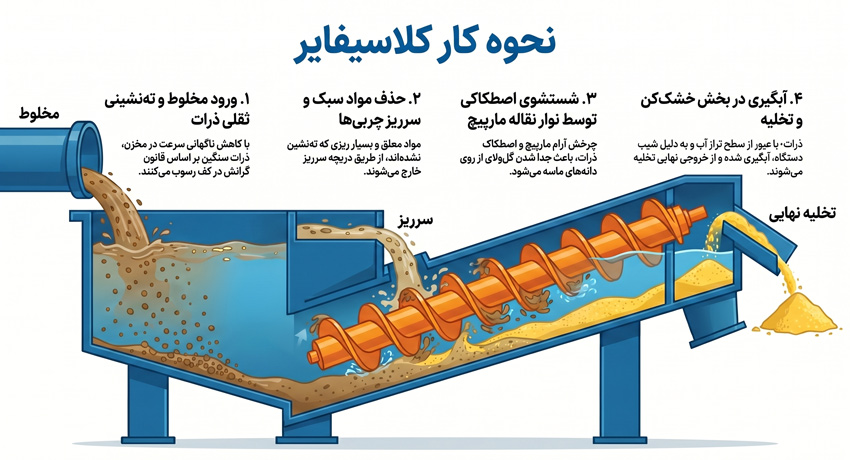

نحوه کار کلاسی فایر

ذرات ریز و شن و ماسه معلق در فاضلاب یا سایر سیال ها بعد از ورود به کلاسی فایر طی چند مرحله زیر حذف می شوند:

• در اولین مرحله، مخلوط آب و دانه های ریز از طریق فلنج ورودی به مخزن دستگاه وارد می ‌شود.
• طراحی خاص حوضچه باعث می ‌شود سرعت جریان به ناگهان کاهش یافته و براساس قانون گرانش، ذرات سنگین و دانه‌ های ماسه در کف مخزن رسوب کنند.
• ذرات بسیار ریز، چربی‌ و مواد سبک ‌تر که فرصت ته ‌نشینی پیدا نکرده ‌اند، در لایه‌ های پایین باقی مانده و از طریق دریچه سرریز از چرخه خارج می ‌شوند.
• مارپیچ یا نوار نقاله حلزونی که در کف حوضچه مستقر است، با چرخش آرام خود ذرات ته ‌نشین شده را در امتداد بدنه شیب ‌دار دستگاه به سمت بالا حرکت می ‌دهد.
• در حین حرکت مارپیچ، ذرات ماسه با یکدیگر اصطکاک پیدا می کنند و باعث جدا شدن آلودگی ‌های سطحی و گل و لای از روی دانه‌ها می ‌شود.
• با عبور نوار نقاله مارپیچ از سطح تراز آب، ذرات وارد بخش خشک کن دستگاه می‌ شوند. در این مرحله آب میان دانه ‌ها به دلیل شیب دستگاه به پایین برگشته و آبگیری انجام می شود.
• در نهایت، دانه‌ های شسته و آبگیری شده از دهانه خروجی در بالاترین نقطه دستگاه تخلیه شده و توسط نوار نقاله به محل مورد نظر منتقل می شود.

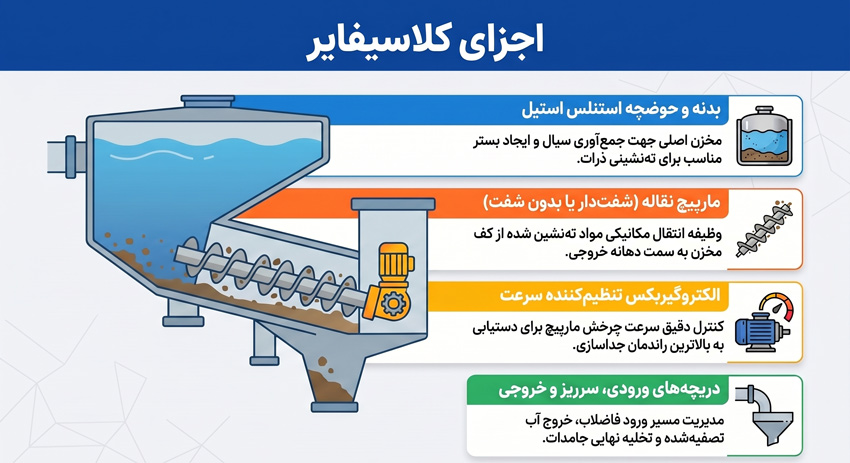

اجزای دانه گیر یا کلاسیفایر

برای پیاده سازی روند جداسازی شن و ماسه و دانه های ریز معلق در سیال، در ساختار این دستگاه چند بخش اصلی وجود دارد که عبارتند از:

• بدنه و حوضچه: مخزن اصلی دستگاه معمولا از استنلس استیل ساخته می ‌شود و برای جمع آوری سیال و ته نشینی ذرات معلق در آن کاربرد دارد.
• نوار نقاله مارپیچ: قطعه ای دوار است که وظیفه انتقال مواد ته ‌نشین شده به سمت خروجی را بر عهده دارد. این مارپیچ می ‌تواند به صورت شفت ‌دار یا بدون شفت طراحی شود.
• الکتروگیربکس: در بالای دستگاه نصب شده و سرعت چرخش مارپیچ را برای جداسازی ذرات به صورت بهینه تنظیم می ‌کند.
• یاتاقان ‌بندی و آب ‌بندی: برای جلوگیری از نفوذ آب و ذرات ریز به بخش های مکانیکی دستگاه از بلبرینگ و کاسه‌ نمد در آن استفاده می شود.
• دریچه ورودی و سرریز: برای هدایت مسیر ورود فاضلاب خام و خروج آب تصفیه شده استفاده می شوند.
• خروجی جامدات: در بالاترین نقطه شیب دستگاه دهانه قرار دارد که دانه های جدا شده را به بیرون دستگاه منتقل می کند.

کاربرد دانه گیر

ذرات ریز شن و ماسه و دانه های معلق در سیال های مختلف از جمله آب و فاضلاب، به مرور باعث آسیب جدی به پمپ، شیرآلات و لوله و اتصالات می شود. علاوه براین، کیفیت و خلوص محصول نهایی در معادن و سایر صنایع را کاهش می دهد. برای حل این مشکل می توان از کلاسیفایر مارپیچی و سایر مدل ها در صنایع مختلف از قبیل موارد زیر استفاده کرد:

• جداسازی شن، ماسه و ذرات ریز معلق از فاضلاب در مرحله پیش ‌تصفیه فاضلاب شهری
• حذف ضایعات دانه ‌ای سنگین و پوسته‌ های جدا شده در مرحله شستشوی میوه‌ و سبزیجات در کارخانجات کنسروسازی و تولید آبمیوه
• شستشو، دانه ‌بندی و جداسازی گل و لای از ماسه در صنایع تولید مصالح ساختمانی
• جداسازی ذرات جامد ریز در معادن
• شستشو و جداسازی ذرات سنگین از فاضلاب خطوط بازیافت پلاستیک
• حذف ذرات دانه‌ ای و شن از خمیر کاغذ

طراحی کلاسیفایر

طراحی کلاسیفایر بر اساس محاسبه دقیق نرخ ته ‌نشینی ذرات و مدیریت سرعت جریان سیال در حوضچه آرامش انجام می‌ شود تا راندمان جداسازی ذرات از آب به حداکثر برسد. در این فرآیند، پارامترهایی نظیر ابعاد مخزن متناسب با دبی ورودی، گام و قطر مارپیچ جهت کنترل ظرفیت تخلیه و زاویه شیب دستگاه اهمیت بالایی دارند. علاوه براین، انتخاب گشتاور مناسب گیربکس و جنس بدنه بر اساس میزان سایش و خورندگی مواد، نیز باید با دقت انجام شوند.
تیم طراحی کلاسیفایر فناوران صنعت با رعایت تمام اصول مهندسی و درنظر گرفتن استانداردها این محصولات را به صورت سفارشی طراحی می کند. بعد از آنالیز کامل شرایط محیط و نوع سیال، دستگاه طراحی می شود و به همین دلیل راندمان، طول عمر و کارایی آن تضمین شده است.

قیمت کلاسیفایر

قیمت کلاسیفایر براساس ابعاد و ظرفیت دستگاه، جنس بدنه و ضخامت ورق های فلزی به کار رفته در آن، نوع و کیفیت قطعات داخلی تعیین می شود. علاوه براین، تعداد واسطه های فروش و هزینه طراحی سفارشی نیز می تواند قیمت دستگاه را تحت تاثیر قرار دهد. با توجه به اینکه فناوران صنعت تولیدکننده کلاسی فایر است، در نتیجه با حذف واسطه ها محصول باکیفیت را با قیمت مناسب ارائه می دهد. جهت کسب اطلاعات بیشتر و استعلام قیمت دانه گیر می توانید با کارشناسان فروش فناوران صنعت تماس بگیرید.

نکات مهم در خرید کلاسیفایر

کلاسی فایر در شرایطی می تواند راندمان و کارایی مطلوبی داشته باشد که آن را درست و براساس شرایط محیط کاربردش انتخاب کنید. به عنوان مثال، چند نکته زیر را باید در زمان خرید کلاسیفایر رعایت کرد:

• ابعاد مخزن و قطر مارپیچ باید بر اساس حجم سیال ورودی به دستگاه انتخاب شود. در غیر این صورت سیال داخل دانه گیر دچار تلاطم شده و جداسازی ذرات تا حد زیادی کاهش پیدا می کند.
• با توجه به تماس مداوم دانه گیر با آب یا فاضلاب، بدنه آن باید از جنس استنلس استیل یا فولادهای آلیاژی با پوشش اپوکسی ضخیم تولید شود.
• در زمان خرید دستگاه بررسی کنید که آیا از نوع شفت دار است یا بدون شفت. علاوه براین، لبه ‌های مارپیچ باید مجهز به کفشک‌ های ضدسایش قابل تعویض باشند تا هزینه تعمیرات کاهش یابد.
• برند و توان موتور باید متناسب با گشتاور مورد نیاز برای جابجایی توده سنگین دانه ‌ها انتخاب شود.
• مدت زمان گارانتی و خدمات پس از فروش محصول را با دقت بررسی کنید. تولیدکننده های معتبر برای محصولات خود تضمین کیفیت ارائه می دهند.
• تا حد امکان سعی کنید محصولی که به صورت سفارشی طراحی و تولید می شود را خریداری کنید. چون محصولات سفارشی کارایی بالاتری دارند.

تولید و ساخت کلاسیفایر

فناوران صنعت یکی از تیم های باسابقه در زمینه تولید و ساخت کلاسیفایر در ابعاد و ظرفیت های سفارشی با متریال درجه یک است. محصولات این مجموعه مطابق با استانداردهای روز دنیا طراحی و با مواد باکیفیت تولید شده و در نهایت با گارانتی و خدمات پس از فروش عرضه می شوند. جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان قبل از خرید دانه گیر می توانید با کارشناسان فروش فناوران صنعت تماس بگیرید.
